Introducción al análisis de árboles de fallos
El análisis de árboles de fallos (FTA, por sus siglas en inglés) representa una de las metodologías más robustas y sistemáticas para la evaluación de riesgos en la industria moderna. Esta técnica, desarrollada inicialmente en la década de 1960 para la industria aeroespacial, se ha convertido en una herramienta fundamental para identificar, analizar y prevenir fallos críticos en sistemas complejos.
La esencia de esta metodología radica en su enfoque top-down, donde se parte de un evento no deseado específico y se trabaja hacia atrás para identificar todas las posibles causas que podrían conducir a dicho evento. Esta aproximación sistemática permite a los ingenieros y especialistas en seguridad comprender las interrelaciones complejas entre componentes, procesos y factores humanos que pueden contribuir a fallos catastróficos.
Fundamentos teóricos y estructura metodológica
Principios básicos del árbol de fallos

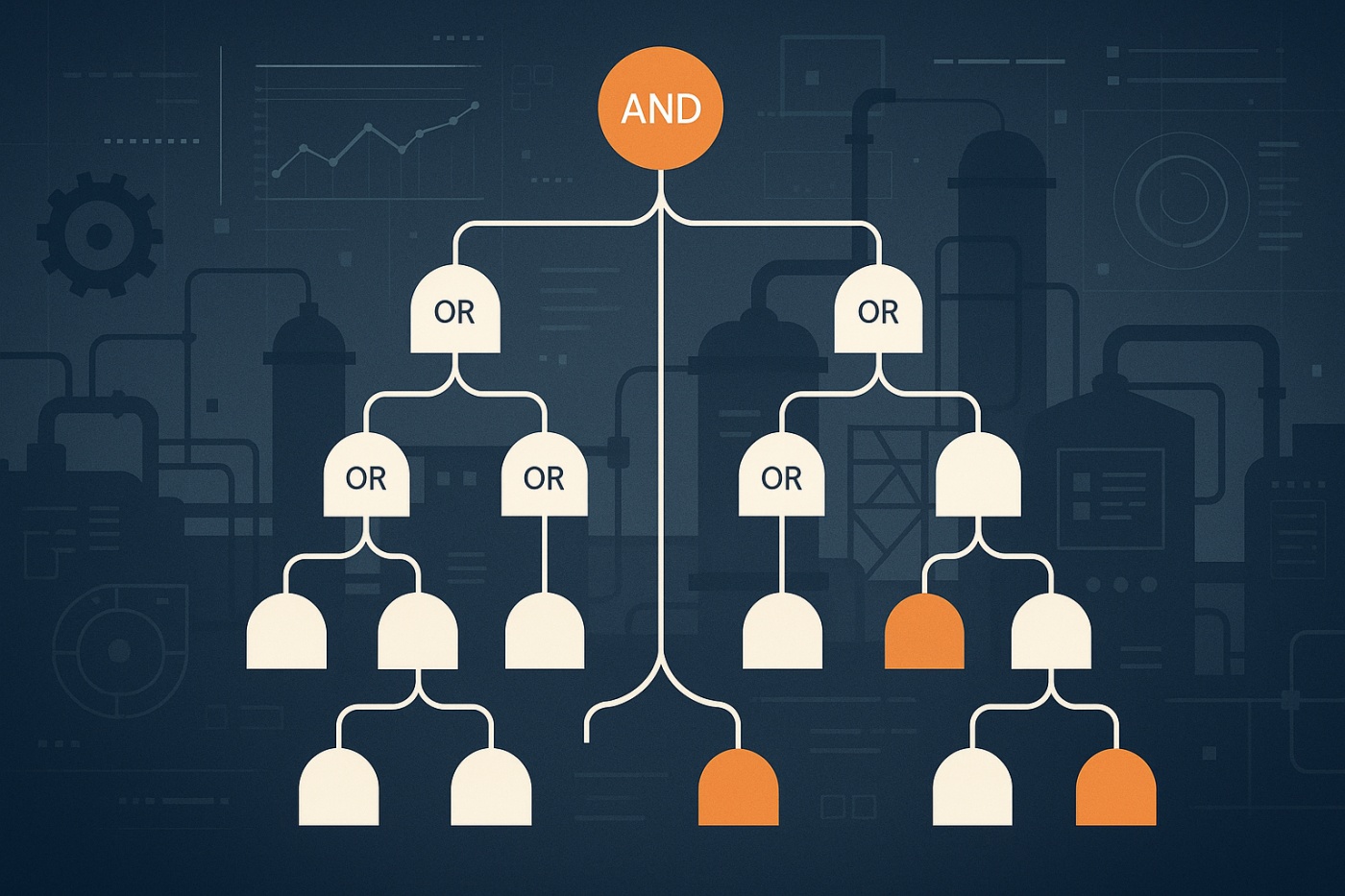

La construcción de un árbol de fallos se basa en la lógica booleana, utilizando puertas lógicas para representar las relaciones causales entre eventos. Los elementos fundamentales incluyen:
- Evento tope: El fallo o accidente que se desea prevenir
- Eventos básicos: Fallos primarios que no se descomponen más
- Eventos intermedios: Resultados de combinaciones de eventos básicos
- Puertas lógicas: AND, OR, que definen las condiciones necesarias
Simbología y representación gráfica
La simbología estandarizada del FTA utiliza formas geométricas específicas para cada tipo de evento y puerta lógica. Los rectángulos representan eventos que requieren mayor análisis, los círculos indican eventos básicos, y los rombos señalan eventos no desarrollados. Esta uniformidad simbólica facilita la comunicación entre equipos multidisciplinarios y garantiza la consistencia en la interpretación de los análisis.
Metodología de implementación
Fases del proceso analítico
La implementación exitosa de un análisis de árboles de fallos requiere seguir una metodología estructurada que comprende las siguientes etapas:
- Definición del sistema: Establecimiento claro de límites, condiciones operativas y objetivos del análisis
- Identificación del evento tope: Selección precisa del fallo crítico a analizar
- Construcción del árbol: Desarrollo sistemático de las relaciones causales
- Análisis cualitativo: Identificación de conjuntos mínimos de corte
- Análisis cuantitativo: Cálculo de probabilidades y frecuencias de fallo
Técnicas de construcción y validación
La construcción efectiva del árbol requiere la participación de expertos en el sistema analizado, quienes aportan conocimiento detallado sobre modos de fallo, interdependencias y condiciones operativas. La validación del árbol se realiza mediante revisiones por pares, verificación de la lógica implementada y comparación con datos históricos de fallos cuando están disponibles.
Aplicaciones industriales especializadas
Sector nuclear y energético
En la industria nuclear, el FTA constituye un componente esencial de los estudios de seguridad probabilística. Los análisis se centran en eventos como la pérdida de refrigerante, fallos del sistema de parada de emergencia y liberación de material radiactivo. La complejidad de estos sistemas requiere árboles de fallos con miles de eventos básicos y múltiples niveles de análisis.
Industria química y petroquímica
Los procesos químicos presentan riesgos únicos relacionados con reacciones exotérmicas, liberación de sustancias tóxicas y explosiones. El FTA permite evaluar escenarios como fugas de gases peligrosos, incendios en tanques de almacenamiento y fallos en sistemas de control de procesos. La integración con estudios HAZOP (Hazard and Operability) proporciona un marco completo de análisis de riesgos.
Aeronáutica y transporte
La Licenciatura en Ingeniería Industrial y Administrativa en línea en UDAX Universidad: Tu futuro a un clic
Programa flexible y práctico, respaldado por la SEP. Comienza tu transformación con UDAX Universidad en línea.
La industria aeronáutica utiliza extensivamente el FTA para analizar sistemas críticos de seguridad, desde fallos en motores hasta problemas en sistemas de navegación. La metodología se adapta para considerar factores humanos, condiciones ambientales extremas y la interacción compleja entre sistemas mecánicos, eléctricos y de software.
Herramientas computacionales y software especializado
Plataformas de análisis avanzado
El desarrollo de software especializado ha revolucionado la implementación del FTA, permitiendo el manejo de árboles complejos con miles de componentes. Herramientas como SAPHIRE, BlockSim y Reliability Workbench ofrecen capacidades avanzadas de modelado, simulación Monte Carlo y análisis de sensibilidad.
Integración con sistemas de gestión
Las plataformas modernas permiten la integración del FTA con sistemas de gestión de activos, bases de datos de confiabilidad y sistemas de monitoreo en tiempo real. Esta conectividad facilita la actualización continua de los modelos de riesgo basada en datos operativos reales.
Limitaciones y consideraciones críticas
Desafíos metodológicos
A pesar de su robustez, el FTA presenta limitaciones inherentes que deben considerarse. La metodología asume independencia entre eventos básicos, lo cual puede no reflejar la realidad en sistemas complejos donde existen dependencias de modo común. Además, la identificación completa de todos los modos de fallo requiere un conocimiento exhaustivo del sistema que puede ser difícil de alcanzar.
Factores humanos y organizacionales
La incorporación adecuada de factores humanos representa uno de los mayores desafíos en el FTA. Los errores humanos no siguen patrones determinísticos y están influenciados por factores psicológicos, organizacionales y ambientales complejos. El desarrollo de metodologías como THERP (Technique for Human Error Rate Prediction) ha mejorado la representación de estos aspectos.
Tendencias futuras y desenvolvimiento tecnológico
Inteligencia artificial y machine learning
La integración de técnicas de inteligencia artificial está transformando el FTA tradicional. Los algoritmos de machine learning pueden identificar patrones en grandes conjuntos de datos de fallos, automatizar la construcción de árboles y mejorar la precisión de las estimaciones de probabilidad. La aplicación de redes neuronales profundas permite modelar relaciones no lineales complejas entre variables del sistema.
Análisis dinámico y tiempo real
El desarrollo del FTA dinámico incorpora la dimensión temporal en el análisis, permitiendo evaluar cómo evolucionan los riesgos a lo largo del tiempo. Esta aproximación es particularmente valiosa para sistemas con componentes que se degradan, procesos con fases operativas distintas y escenarios donde la secuencia temporal de eventos es crítica.
Perspectivas profesionales y formación especializada
El dominio de las técnicas de análisis de árboles de fallos requiere una formación sólida en ingeniería, estadística y gestión de riesgos. Los profesionales que buscan especializarse en esta área necesitan desarrollar competencias tanto técnicas como analíticas que les permitan abordar problemas complejos de seguridad industrial.
